Hole in One – Vermessung Ansaugstutzen

Hole in One – Vermessung Ansaugstutzen

Ansaugstutzen

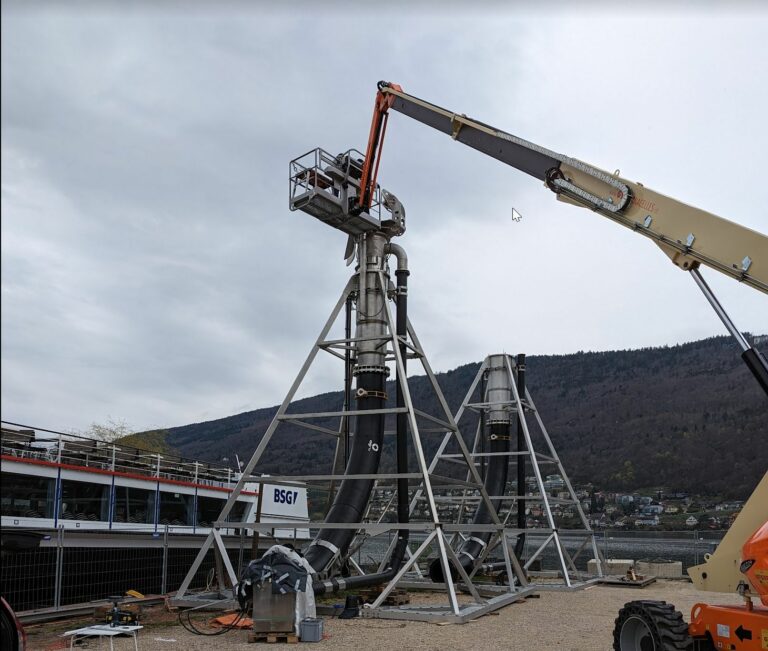

Vor kurzem erhielten wir einen Auftrag vom Konstruktionsbüro Hersche zur Vermessung einer Rohrleitung. Dabei handelt es sich um einen Ansaugstutzen für die Trinkwasserversorgung. Diese Stutzen wird auf ca. 40 Meter Tiefe im Bielersee verankert. Eine eingeschleppte Muschel aus dem Schwarzen Meer ist für einen starken Muschelbewuchs verantwortlich. Um den Stutzen von dem Muschelbefall zu befreien, wird dieser von einer Maschine gereinigt. Für den sicheren Betrieb dieser Maschinen ist es notwendig, dass das Rohr eng toleriert wird.

Das Vermessen eines Rohrs klingt einfach, oder? Der Einstieg befindet sich jedoch auf einer Höhe von 10 Metern, das Rohr hat einen Durchmesser von 700 Millimetern und es sollte ein etwa 9 Meter langes Stück vermessen werden.

Aus diesem Setup ergeben sich mehrere Herausforderungen:

  1. Es wird ein handgeführter Scanner benötigt, der auf einer großen Distanz ein sehr genaues Tracking garantiert
  2. Das Anbringen der Targets und das Vermessen der Leitung kann nur hängend in einem Klettergurt durchgeführt werden
  3. Das Rohr musste vor dem Vermessen gereinigt werden, da es teilweise mit Sediment behaftet war. Das zweite Rohr musste gereinigt werden, da es aus der Produktion noch mit einem Gleitmittel versehen war.

Blick in die Rohrleitung – Alle Arbeiten wurden am Seil durchgeführt

Die Vermessung haben wir mit unserem HandySCAN Black | Elite durchgeführt. Für die Messung wurden im Rohr 2000 Targets angebracht und später wieder entfernt. Insgesamt benötigten wir dafür 8 Stunden, jedoch war die eigentliche Vermessung bereits nach etwa einer Stunde abgeschlossen.

Es ist offensichtlich, dass es durch die Produktion und die Montage nicht realistisch ist, ein Bauteil zu erhalten, das man direkt mit den CAD-Daten vergleichen kann. Daher haben wir das Rohr auf Basis der gemessenen Daten per Reverse-Engineering als „as-built“ nachgebaut und dieses Modell für die Analyse der Abweichungen genutzt.

Links das Modell der Rohrleitung wie Vermessen, Rechts das Reverse-Engineering Modell

Für die Vermessung haben wir das Control X eingesetzt, ein leistungsfähiges Inspektions- und Analysetool, das in der Lage ist, komplexe Geometrien und Oberflächen zu analysieren. Durch die Verwendung von Flächenfalschfarben-Plots konnten wir die kritischen Stellen innerhalb der Rohrleitung schnell und effizient identifizieren. Diese farbigen Darstellungen ermöglichen es, Abweichungen und Unregelmäßigkeiten auf einen Blick zu erkennen, indem verschiedene Farben die unterschiedlichen Abweichungen von der Soll-Geometrie repräsentieren.

Nachdem wir die kritischen Stellen identifiziert hatten, führten wir eine 2D-Konturabweichungsanalyse durch, um die Abweichungen quantitativ zu bestimmen. Dieser Schritt half uns dabei, die genauen Bereiche der Abweichungen und deren Ausmaß besser zu verstehen. Durch die Kombination dieser beiden Methoden konnten wir eine umfassende Analyse der Rohrleitung durchführen und sicherstellen, dass sie innerhalb der erforderlichen Toleranzen liegt.

Die gesammelten Daten wurden in einem Bericht an den Kunden übergeben, der gezielte Empfehlungen für notwendige Korrekturmaßnahmen enthielt, basierend auf unserer umfassenden Analyse der Vermessungsergebnisse.

Falschfarbenplots mit 2D-Schnitten

Wenn Sie ebenfalls an einem kleinen Vermessungsabenteuer interessiert sind, dürfen Sie sich gerne bei uns melden. Unser Team verfügt über die nötige Erfahrung und das Know-how, um auch in schwierigen Situationen präzise Vermessungen durchzuführen. Wir freuen uns darauf, Ihnen bei der Lösung Ihrer Vermessungsherausforderungen zu helfen und gemeinsam die beste Lösung für Ihr Projekt zu finden.

3D-Scan einer Reparatur Lock

3D-Scan einer Reparatur Lock

Von Kabelleger – Eigenes Werk, also available at https://bahnbilder.ch/picture/24429, CC BY-SA 4.0, https://commons.wikimedia.org/w/index.php?curid=52453619

Die Montreux-Berner Oberland-Bahn, abgekürzt MOB, ist eine Schweizer Bahngesellschaft, die als Eisenbahnverkehrsunternehmen und als Eisenbahninfrastrukturunternehmen handelt. Für die Modernisierung und Erweiterung eines Reparaturzuges wurden wir beauftragt einen 3D-Scan zu erstellen.

Projekt Realisierung

Für die Modernisierung eines Reperaturzuges haben wir einen 3D-Scan des Zuges erstellt. Um diese Daten für den Kunden nutzbar zu machen, wurden eine Reihe von Zielen definiert, an denen sich die Umsetzung orientiert hat.

Projektziele

  1. Der Zug soll von Innen und von Außen, möglichst komplett, und in hoher Auflösung mit dem Scanner erfasst werden
  2. Die Scandaten sollen im CAD-System Autodesk Inventor der MOB nutzbar sein
  3. Einzelne Bereiche sollen per Reverse-Engineering als CAD Daten bereitgestellt werden
  4. Die Daten sollen für das CAD-System so strukturiert werden, dass es einfach ist Updates zu integrieren
  5. Es muss sichergestellt sein, dass auch Bereiche, die nicht gescannt wurde später nacherfasst werden können

Diese Ziele sind nicht einfach unter einen Hut zu bringen.

Setup für das Scanning

Reparaturzug auf der Grube

Bei einem Objekt dieser Größe, ist der Einsatz von einem Handgeführten 3D-Scanner, wie dem MetraScan oder dem HandyScan nicht mehr wirtschaftlich durchführbar. Im Architekturbereich werden Terrestrische-Scanner eingesetzt. Mit diesen Scannern können Objekte dieser Größe problemlos gescannt werden. Diese Scanner haben aber nicht die Auflösung, die für ein Reverse-Engineering benötigt wird und systembedingt werden in Bereichen, wo es „eng“ wird, oft nicht alle Bauteile erfasst.

Vom Grundsatz wäre zwei unterschiedliche Ansätze denkbar gewesen.

Kombination von Photogrammetrie und Hand-Scanner

Creaform bietet mit dem MaxShot ein Photogrammetrie System an, mit dem bei sehr großen Bauteilen die Targets mit einer speziellen Kamera eingemessen werden. Damit erreicht man auch bei sehr großen Bauteilen einen sehr kleinen Fehler von 0,02mm / Meter. In unserem Fall hätten wir damit eine Längenfehler von ca. ±0,5mm bei einer Distanz von 24m erhalten. Nachteilig ist dabei, dass das scannen mit dem Handscanner sehr lange gedauert hätte.

Kombination von Hand-Scanner und Terrestrische-Scanner

Der Teristische-Scanner hat einen größeren Fehler, der bei ca. ±5mm bei einem Objekt dieser Größe liegt. Der Vorteil ist aber, dass wir „nebenbei“ alle Flächen erfassen. Das sind insbesondere die großen Flächen von Außen, der Boden und die Decke in der Kabine. Diese haben wenig Details und müssen daher nicht mit dem Handscanner erfasst werden. Die 3D-Scans, die mit dem Handscanner erstellt wurden können nun problemlos in den Gesamtscan eingepasst werden. Was bedeutet das nun für die Genauigkeit? Von Puffer zu Puffer haben wir einen Längenfehler von ±5mm. In den Bereichen, die mit dem Hand-Scanner aufgenommen wurde liegt die Genauigkeit deutlich im Submilimeter-Bereich.

Bei der gegebenen Aufgabenstellung haben wir uns für die Kombination aus Terrestrischem und Hand-Scanner entschieden.

Diese Projekt haben wir gemeinsam mit LEHMANN ENGINEERING & SERVICES AG durchgeführt.

Verarbeitung der Daten

3D-Scans Hand und Terrestrischer Scanner

Im ersten Schritt wurden alle Daten aus dem Terrestrischen-Scanner „registriert“. Das heißt die einzelnen Punkte-Wolken worden zueinander ausgerichtet. Die ausgerichteten Daten wurden dann als Punktwolke in das Design X importiert. Dort wurde aus den Punkten ein Dreiecksnetz erstellt. An diesem Netz wurden die Daten des Handscanners ausgerichtet. Nun sind alle Daten in einem gemeinsamen Koordinatensystem.

Diese Daten direkt in ein CAD-System zu importieren ergibt keinen Sinn, da es dazu führen wird dass das System komplett überlastet ist. Daher wurden die Daten adaptiv vernetzt und dann in technisch sinnvolle Bereiche zerlegt. Der Konstrukteur kann sich nur die benötigten Daten einblenden und diese im CAD-System nutzen.

Einige Bereiche wurden direkt nach dem Scan, durch ein Reverse-Engineering, in Design X als CAD-Geometrie erstellt. Diese Daten wurden so in einer Baugruppe angelegt, dass es jederzeit möglich ist neue Scandaten in höherer Auflösung oder weitere Komponenten als CAD-Daten zu liefern.

In dem Bild sind die Scandaten in grau und die CAD-Geometrie in grün dargestellt.

Scandaten und Reverse-Engineering eines Racks

Für uns ist das ein Szenario, wie es häufig vorkommt. Wir erstellen vorhanden Geometrie aus den Scandaten und der Kunden nutzt diese Daten um die neuen System selber zu integrieren.

Wie detailliert kann die Auflösung werden?

Der Handscanner schafft eine Auflösung von bis zu 0.1mm. Das sind dann 200 Dreiecke pro Quadratmillimeter! In dem Bild unten sieht man einen Handhebel, der mit 0,75mm aufgelöst wurde. Das ist für die meisten Aufgaben aus dem Reverse-Engineering mehr als genug. Damit lassen sich selbst Kabel in Schaltschränken abbilden.

Detail Scan

Ist das das Ende der Fahnenstange

The Sky is the Limit – sagt man im englischen. In der Praxis sind die Mittel – Geld und Zeit – knappe ressourcen. Was man noch besser machen kann?

  • Farbige Scans erstellen. Das sieht hübsch aus und ergibt bei einem Schaltschrank mit farbcodierten Kabeln auch Sinn.
  • Man könnte länger und von allen Seiten scannen, dann wären weniger Löcher im Scan.
  • Man kann nach dem Scan von Fußboden und Decke diese Demontieren, um den Zwischenraum zu scannen.

Am Ende treibt das die Zeit und die Kosten massiv nach oben. Nach dem Pareto Prinzip steck man bei der 80%/20% Regel in die letzten 20% dieselbe Menge an Ressourcen wie für die ersten 80%.

Kosten Zeit und Nutzen

Fahrgestell

Für den Scan so wir er hier vorgestellt wird muss man für das Scannen mit ca. 4 Tagen Rechnen. Für die Bereitstellung der Daten im CAD System fallen ca. 5 Tage an. Der Aufwand für das Reverse-Engineering hängt direkt mit dem Anzahl der Komponenten zusammen, für die ein Reverse-Engineering benötigt wird.

Bei den Kosten muß man bei so einem Umfang mit ca. ±10’000€ rechnen.

Der Nutzen für den Kunden muß die Kosten wesentlich übertreffen.

Welchen Nutzen hat der Kunde?

  1. Was offensichtlich ist, eine Maßaufnahme wie Sie sonst erforderlich ist, kann wegfallen
  2. Kollisionen, mit vorhandenen Komponenten fallen bereits bei der Konstruktion auf
  3. Die ganz Konstruktion kann deutlich dichter erfolgen, da der Bauraum präzise erfasst wurden
  4. Bei Abstimmungen mit der Produktion, dem Kunden muß nicht lange erklärt werden wo sich Konstruktion im Raum befindet
  5. Bei weiteren Projekten können diese Daten wieder verwendet werden

Ausblick für andere Systeme

Es gibt eine Reihe von weiteren Systemen, bei denen wir die Kombination aus verschiedenen Messsystemen bereits eingesetzt haben.

Systemintegration: 3D-Scan – Reverse-Engineering – 3D-Druck

Systemintegration: 3D-Scan – Reverse-Engineering – 3D-Druck

In dem Video seht ihr den Ablauf, wie er für die Systemintegration durchgeführt wird. Ziel ist es dabei die Umgebung mit einem 3D-Scanner zu erfassen und diese für die Einpassung einer neuen Komponente zu verwenden. Das Video zeigt einen sehr einfachen Fall. Den Handyhalter habe ich für mich erstellt.

In der industriellen Anwendung findet man dieses Vorgehen sehr häufig.

  1. Integration einer Elektronikbox in ein Flugzeug
  2. Integration einen Antennen in einem Zug
  3. Integration einer Vorrichtung in eine Werkzeugmaschine
  4. Modifikation an einem Kommunalfahrzeug
  5. Integration von Funktionskomponenten an einem Panzer
  6. Panzern von PKW’S
  7. Entwicklung von neuen Auspuffanlagen
  8. Umbau eines Baustellenfahrzeuges zu einem Zwei-Wege-Fahrzeug Straße, Schiene

Diese Liste kann beliebig lang fortgesetzt werden!

In vielen Fällen liefern wir dabei nur wenig CAD-Geometrie und der Kunde führt die Entwicklung selber durch. Dabei wird der Konstrukteur durch die 3D-Scandaten im CAD-System unterstützt.

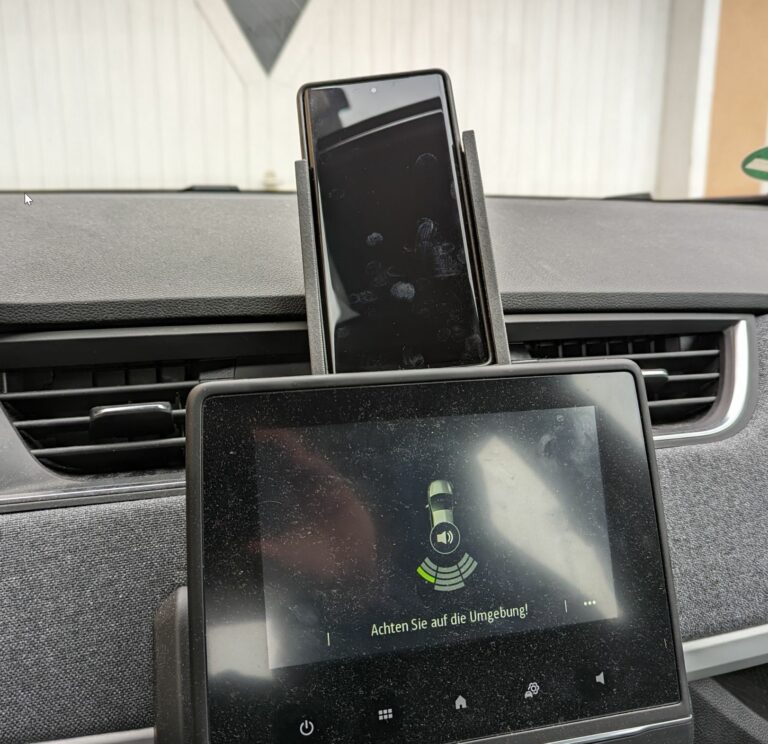

Systemintegration Handyhalter Renault ZOE
