Die Folien sind im Rahmen eines Vortrages für den SCHWEIZERISCHER VEREIN FÜR SCHWEISSTECHNIK SVS am 9.11.21 entstanden.

Sollen komplexe Bauteile mit einem Roboter beschichtet werden gibt es verschiedene Herausforderungen zu lösen:

  1. Für den Roboter muss eine Bahnkurve erzeugt werden
  2. Die Programmierung soll offline erfolgen, damit der Kabine weiter für die Produktion genutzt werden kann
  3. Die Schichtdicke soll auch an komplexen stark gekrümmten Flächen nachgewiesen werden können

Prototypisch beschreiben die Folien die notwendigen Voraussetzungen, die Werkzeuge und den Prozess.

Für weiter Informationen kontaktieren Sie uns per Mail oder Telefon.

Loader Wird geladen…
EAD-Logo Es dauert zu lange?

Neu laden Dokument neu laden
| Öffnen In neuem Tab öffnen
Ausrichten

Ausrichten von 3D-Scandaten im SOLIDWORKS

Für die weitere Verarbeitung der Scandaten in einem CAD-System ist es notwendig diese in einem sinnvollen Koordinatensystem auszurichten. Bei den Creaform Scannern könnt ihr diesen Schritt sehr einfach direkt in der Software VXElements, die mit dem Scanner mitgeliefert wird, erledigen. Will man die Scandaten nur für die Systemintegration nutzen kann man diese dann in ein CAD-System laden und weiter Komponenten hinzufügen. Wer die seine Scandaten im SOLIDWORKS ausrichten muß, findet hier eine Anleitung.

3D-Scan Optimierung Randgenauigkeit und Dezimieren

3D-Scan Optimierung Randgenauigkeit und Dezimieren

Bei den 3D-Scanner von Creaform gibt es zwei Parameter, die sich nicht auf den ersten Blick erschließen. Die Hilfe liefert dazu auch wenig erhellendes. Es geht um die Randgenauigkeit und das Dezimieren. Beide Parameter haben eine Einfluss auf die Qualität und die Rechenzeit bei der Erstellung des Netztes. Um der Sache auf den Grund zu gehen habe ich eine Borschablone und ein Gehäuse mit dem HandyScan Black | Elite erfasst.

Optimieren durch Dezimieren

Beim automatischen Dezimieren werden Bereiche mit wenig Details und Krümmung gröber vernetzt als flache Bereichen. Zur Veranschaulichung eine Schreibtischplatte kann ich mit zwei Dreiecken perfekt abbilden. Der positive Effekt vom Dezimieren ist das die Anzahl der Dreiecke drastisch reduziert wird. Ohne großen Qualitätsverlust kann man so ca. 60% der Daten einsparen. Der Nachteil ist, dass es Rechenzeit kostet das Model zu Dezimieren. Bei kleinen Modellen wirkt sich das nicht sehr stark aus bei dem Beispiel hat die Berechnung mit Dezimieren 20 Sekunden gedauert ohne das Dezimieren war die Berechnung in 18 Sekunden fertig. Bei großen Modellen sind die Unterschiede gravierender.

Neben dem VXElements kann man die Modelle auch im Design X reduzieren. Das Design X bietet dabei noch weiter Parameter an, um auf das Ergebnis Einfluß zu nehmen.

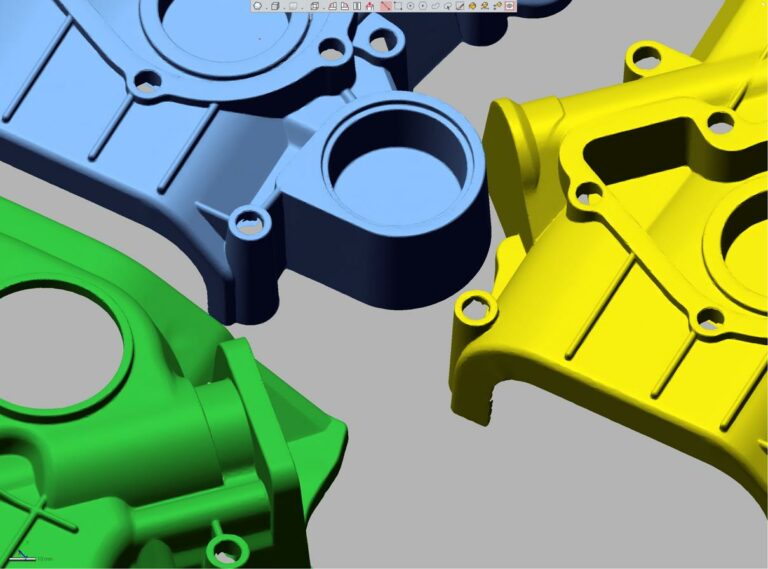

In dem Bild seht Ihr dreimal den selben Scan.

  • Blau ohne dezimieren
  • Gelb mit Deszimieren im VXElements
  • Grün mit Dezimieren im Design X

Was man gut erkennen kann, ist das Bereiche mit starker Krümmung mit kleinen Dreiecken Vernetzt werden und Flache Bereiche mit großen Dreiecken vernetzt werden. Wenn man das Resultat vom Design X mit dem VXElements vergleicht, fällt auf dass die Dreiecke im Design X (grün) stärker an den Übergängen ausgerichtet sind. Das hat beim Reverse Engineering bei der Selektion Vorteile. Das ist aber eher marginal.
