Nicht alles ist seriös aber nichts ist kompletter Unsinn. Mit drei Klicks kann man bei den Modernen Anwendungen Design X, Control X, Geomagic for SOLIDWORKS, VXElements schon eine Menge erreichen. Sollen die Ergebnisse belastbar sein und müssen Randbedingungen eingehalten werden wird der Aufwand größer.

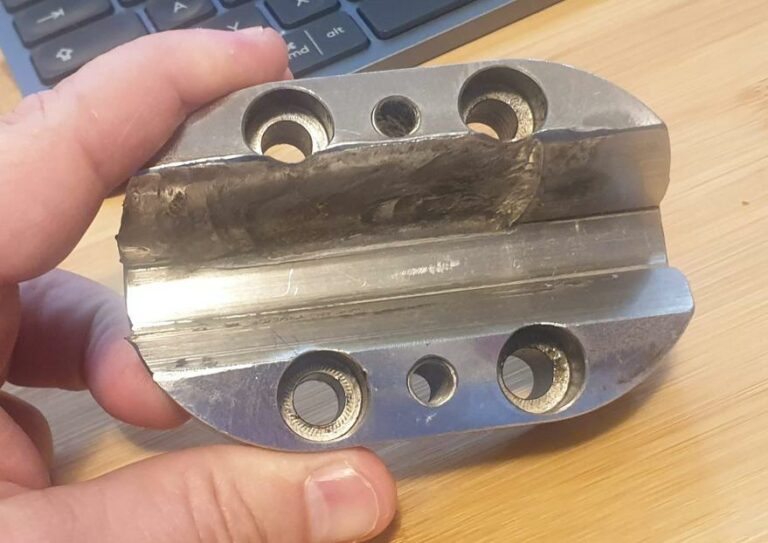

Falschfarben vergleich für die Messtechnik
Bei einem Falschfarbenvergleich für die Messtechnik, wird das CAD Model mit dem Gescannten Model verglichen. Die Abweichungen werden farbig dargestellt. Meisten werden positive Abweichungen rot, negative blau und alles was innerhalb der definierten Toleranz liegt wird grün dargestellt. Meistens liegt die Kunst dabei drin, dass die Ausrichtungen des Scanns zum CAD so gewählt wird, dass die Funktion und die Einbausituation möglichst genau abgebildet wird. Die in diesem Beispiel verwendete Ausrichtung Best Fit, minimiert den gesamten Fehler. Das ist bei Gussteilen ohne bearbeitet Flächen oder für einen schnellen ersten Eindruck auch nicht verkehrt.
Nachfolgend sehr Ihr zwei Videos bei den ich das Vorgehen im Control X und im VXInspect zeige.
Der 3-Klick Trick im Control X
Der 3-Klick Trick im VXInspect

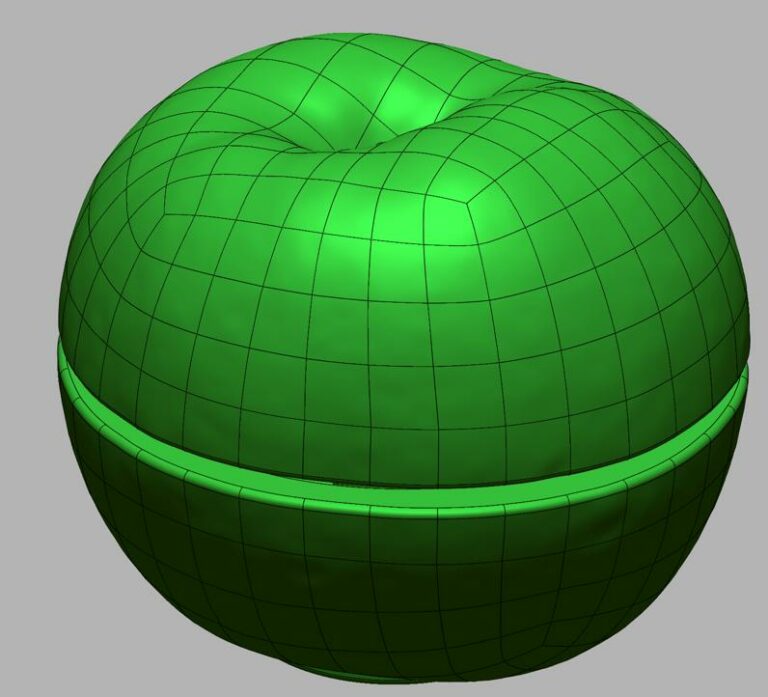

Volumenmodel aus Scandaten erstellen
Es gibt immer wieder Situationen, bei denen aus einem 3D-Scan ein Volumenmodel erstellt werden soll und es dabei nicht so drauf ankommt. Das ist meistens bei Guss teilen der Fall, oder es sind Freiformflächen, die durch 5-Achs Fräsen erstellt werden sollen. Nachfolgend findet Ihr Videos, für Design X, VX Model, Geomagic WRAP und Geomagic for SOLIDWORKS, die euch diese Methode vorstellen.
Vorteile der Volumenkörper zu den Netzen, die beim Scannen entstehen
Die Dreiecksnetze, die direkt beim Scannen entstehen sind eine Qual für die meisten CAD Programme und führen dazu, dass die Performance drastisch einbricht. Die Netze bestehen meist aus 500’000 und mehr Dreiecken. Die Nurbsmodele, die beim warppen entstehen habe meist wenige 100 bis 1000 Flächen und sind weitaus performanter im CAD-System einzusetzen. Außerdem kann man diese Modell mit den CAD Funktionen weiterbearbeiten.
Ein Nachteil, den beide Varianten leider haben, ist dass sie für die Erstellung von Zeichnungen nicht geeignet sind.
